El MINI Countryman PHEV es un buen ejemplo de cómo la electrificación ha cambiado la manera de entender la mecánica. Con sus 220 CV combinados, este híbrido enchufable comparte tecnología con el BMW X1 PHEV, lo que lo convierte en una referencia dentro de la gama compacta del grupo BMW-MINI.
Dominar su funcionamiento no solo permite trabajar sobre este modelo, sino también comprender la arquitectura común de toda la familia híbrida del grupo.

Motor y sistema híbrido

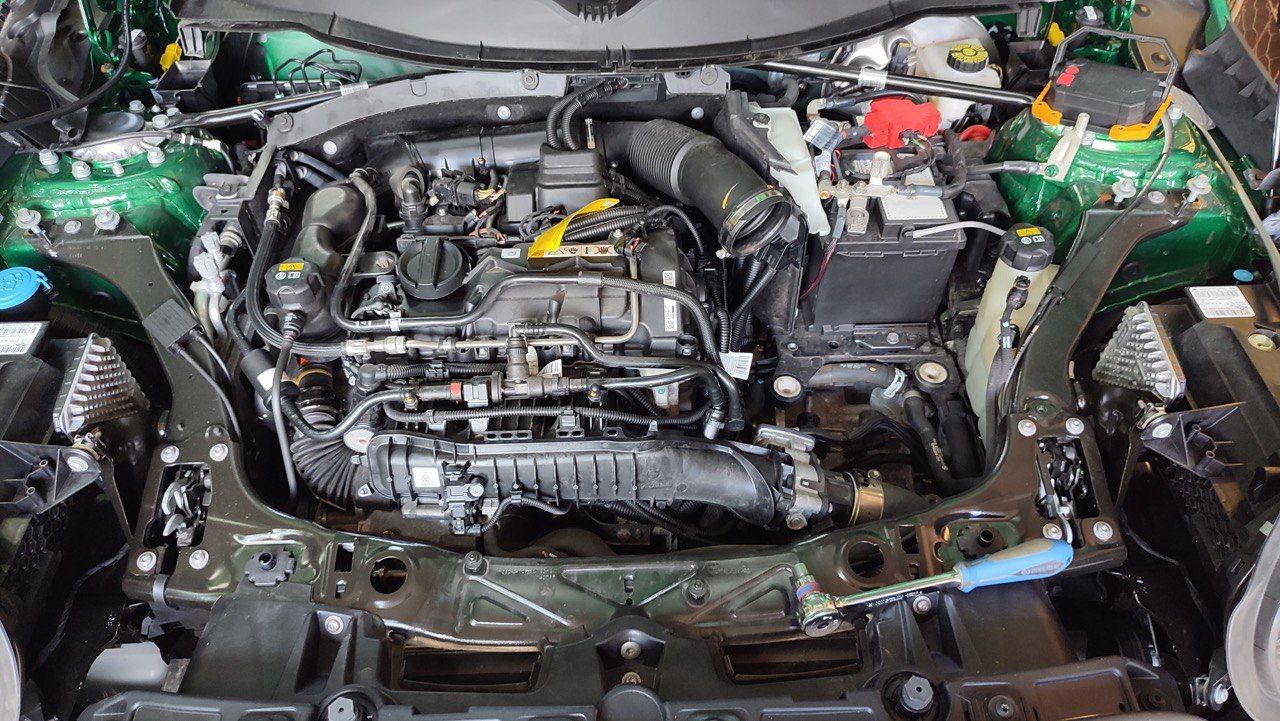

El Countryman PHEV equipa un motor térmico tricilíndrico 1.5 Turbo (B38) asociado a un motor eléctrico trasero, alcanzando una potencia combinada de 220 CV.
El Countryman PHEV equipa una batería de unos 10 kWh situada bajo los asientos traseros, bien protegida y con un reparto equilibrado de pesos. Funciona a más de 300 V y utiliza refrigeración líquida o directa mediante gas R-1234yf, una solución avanzada que garantiza estabilidad térmica tanto en carga como en descarga.

Batería de alto voltaje y sistema de carga
El punto más interesante para el taller es entender que el motor térmico y el eléctrico no funcionan por separado. Los mapas de encendido, mezcla y carga se ajustan en tiempo real según la batería, la demanda de par o la regeneración de energía.
Por eso, aplicar métodos de diagnosis tradicionales puede llevar a conclusiones erróneas, sobre todo en sistemas como Valvetronic, VANOS o TwinPower Turbo, donde la gestión híbrida altera los parámetros habituales.
Entre los componentes clave destacan:
Contactores principales, que aíslan o conectan la batería.
Convertidor DC-DC, encargado de alimentar el sistema de 12 V.
Cargador de a bordo (OBC), con conector tipo 2.

En nuestras formaciones, los técnicos practican la desconexión segura y la comprobación de ausencia de tensión antes de cualquier trabajo. Entender y respetar estos pasos no solo evita riesgos, también genera confianza para intervenir en cualquier vehículo híbrido o eléctrico.
Sistema de freno
El Countryman PHEV emplea un sistema de freno convencional en apariencia, pero con gestión electrónica avanzada.
El servofreno incorpora una bomba eléctrica de vacío, que garantiza asistencia al frenado incluso cuando el motor térmico permanece apagado, permitiendo un funcionamiento normal en modo 100 % eléctrico.
Climatización y gestión térmica
Una particularidad técnica del Countryman PHEV es su sistema de refrigeración directa de batería, que utiliza el gas R-1234yf del circuito de climatización mediante un evaporador en contacto con las celdas.
Esto implica que cualquier reparación o mantenimiento del aire acondicionado repercute directamente en la gestión térmica de la batería.

Además, el sistema integra un alternador de 300 V de alta eficiencia, encargado de optimizar la recuperación energética y estabilizar la red eléctrica interna. Estos elementos reflejan un diseño muy cuidado en materia de gestión térmica y energética.
Diferencias clave del sistema híbrido
En la parte híbrida, las incidencias más comunes suelen estar relacionadas con:
Pérdida de aislamiento o sobrecalentamiento de la batería HV por fallos en la refrigeración.
Desgaste o bloqueo del turbo refrigerado por anticongelante.
Problemas en el sistema Valvetronic por desajustes o errores de calibración.
Fallos en el montaje de inyectores, que requiere útiles específicos para evitar fugas o combustiones irregulares.
La prevención mediante mantenimiento periódico y respeto a los procedimientos oficiales es fundamental para evitar averías de alto coste.

Diagnosis y particularidades electrónicas
El sistema híbrido B38/B48 presenta características que condicionan la diagnosis:

• Las lecturas de sensores MAP y colector de admisión pueden ofrecer valores no convencionales debido al Valvetronic. Es necesario interpretarlas dentro del contexto operativo del sistema.
• En operaciones de codificación y ajuste, BMW/MINI exige el uso de un estabilizador de corriente. Omitirlo puede provocar fallos de programación o daños en módulos.
• La distribución del motor requiere especial precaución durante el montaje: un error puede obligar a su sustitución completa.

Tracción total y entorno de alta tensión
El sistema ALL4 utiliza el motor eléctrico trasero como fuente de tracción adicional, eliminando la necesidad de un árbol de transmisión o diferencial central. Esta arquitectura reduce peso y simplifica la mecánica, aunque depende del nivel de carga de la batería HV.
Sin carga suficiente, la tracción total no está disponible.

Es importante recordar que el compresor del aire acondicionado forma parte del sistema de refrigeración de la batería HV. Su fallo puede comprometer la seguridad térmica del conjunto.
El trabajo con sistemas de alta tensión exige aplicar siempre los procedimientos HV de desconexión, comprobación y verificación, evitando cualquier manipulación improvisada.

Consejo práctico de Ismael
Si un mecánico se enfrenta por primera vez a este modelo, el mejor consejo es sencillo: no improvisar.

Consultar siempre la documentación oficial, utilizar herramientas adecuadas y, si es posible, apoyarse en el servicio de asistencia técnica.

En los híbridos y eléctricos, la información no es solo poder: es seguridad.
